近日，灵明光子发布了一款高精度低功耗dToF深度传感器ADS6401。

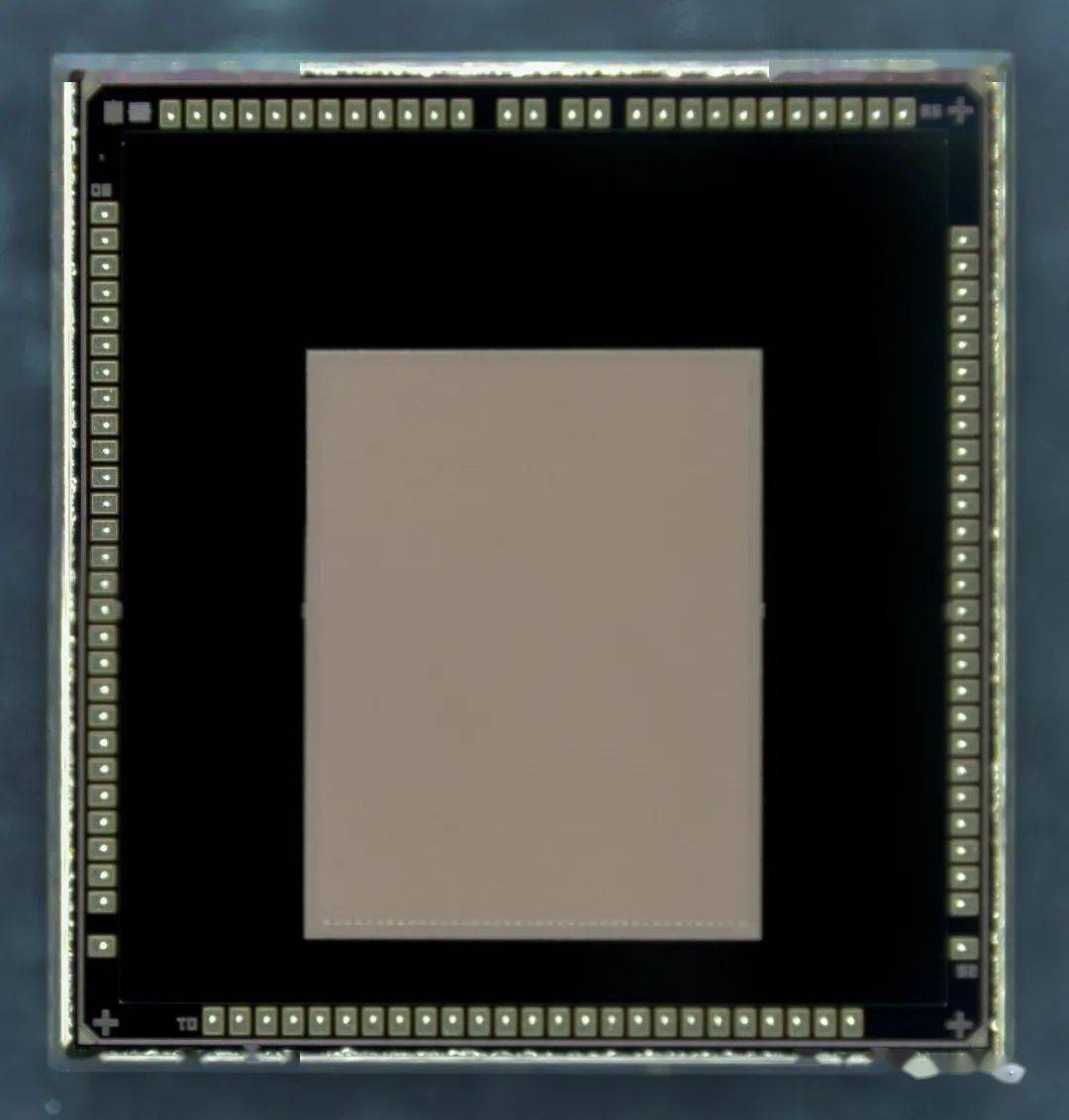

         ADS6401是国内首款完成量产验证的3D堆爵dToF传感芯片，感光区尺寸为1/6,76，对角线长度为2.6mm，实现有效像素210x160共33600个SPAD像素，像素尺寸10um，芯片总面积为3.6 x3,4mm。有效深度输出为240个点/分区，4分区整合下为960个点: 芯片支持灰度图和深度图两种方式输出，PDE@940nm14~20%，测距范围支持0-19m。带有片上温度检测和电压检测:芯片通过片上驱动信号，可以输出高频脉冲驱动外部driver，波形可调控，可在主/从两种模式下，利用VSYNC信号和RGB摄像头同步。

          dToF（direct Time of Flight）是一种主要用于测距及3D成像的深度传感器技术方案，它可以直接向待测物体发射光脉冲并捕获反射光脉冲，通过记录光脉冲的飞行时间来计算待测物体的距离。dToF测距能力优异，可搭载性高，其低成本、低能耗、高可靠性等特性可满足从手机到汽车、家居到工业绝大多数常见平台的搭载要求，在可预见的未来将一直作为主流深度传感技术之一存在。

          ADS6401可以匹配多种发光端光学设计，支持点线面等不同的发光模式，在低功耗情况下呈现出色的测距性能。芯片的输出数据为统计直方图形式，配合客户的主控芯片进行计算深度，相比于片上直出深度的模式，能够开放更全面的测距功能。

           另外，ADS6401芯片具备高效的多区控制和多区数据直出能力，可以利用4分区实现 120/240 FPS的超高子画幅恢率为高速影像和AR交互提供支持。同时，通过配合分区/单区不同类型的激光驱动模式，可以实现分区/单区的分别工作调用，在此基础上能够进一步降低全画幅的分辨率要求，最终实现整体系统功耗的进一步降低，将发射端和接收端的总功耗控制在100mW以下。

           ADS6401芯片是专为消费电子设备设计的低功耗3D深度感知芯片，可以兼容点激光、线激光、面阵激光的投射端，深度感知分辨率最高达到960点。广泛应用于智能手机、MR/AR眼镜、智能摄像头、笔记本电脑、平板电脑、专用设备、扫地机器人、无人机等行业的实时三维测距及建模类应用。

         ADS6401芯片目前已经完成了包括工艺验证、自动化测试、良率提升和可靠性测试等多个步骤的芯片量产准备。

         深圳市灵明光子科技有限公司成立于于2018 年，公司总部位于深圳南山，并在美国硅谷设有研发中心。主要产品包括硅光子倍增管、单光子成像传感器芯片等，主要应用在激光雷达、消费电子和其它高性能深度传感系统上，能帮助智能硬件实现三维感知能力的飞跃。致力于应用国际领先的单光子探测器技术，研发及制造高性能光电传感器芯片。

          未来，公司将继续进行多产品线深度布局，同时加快dToF技术在车载、消费电子和XR领域的应用落地，加速成长为国际3D传感器半导体龙头企业。
