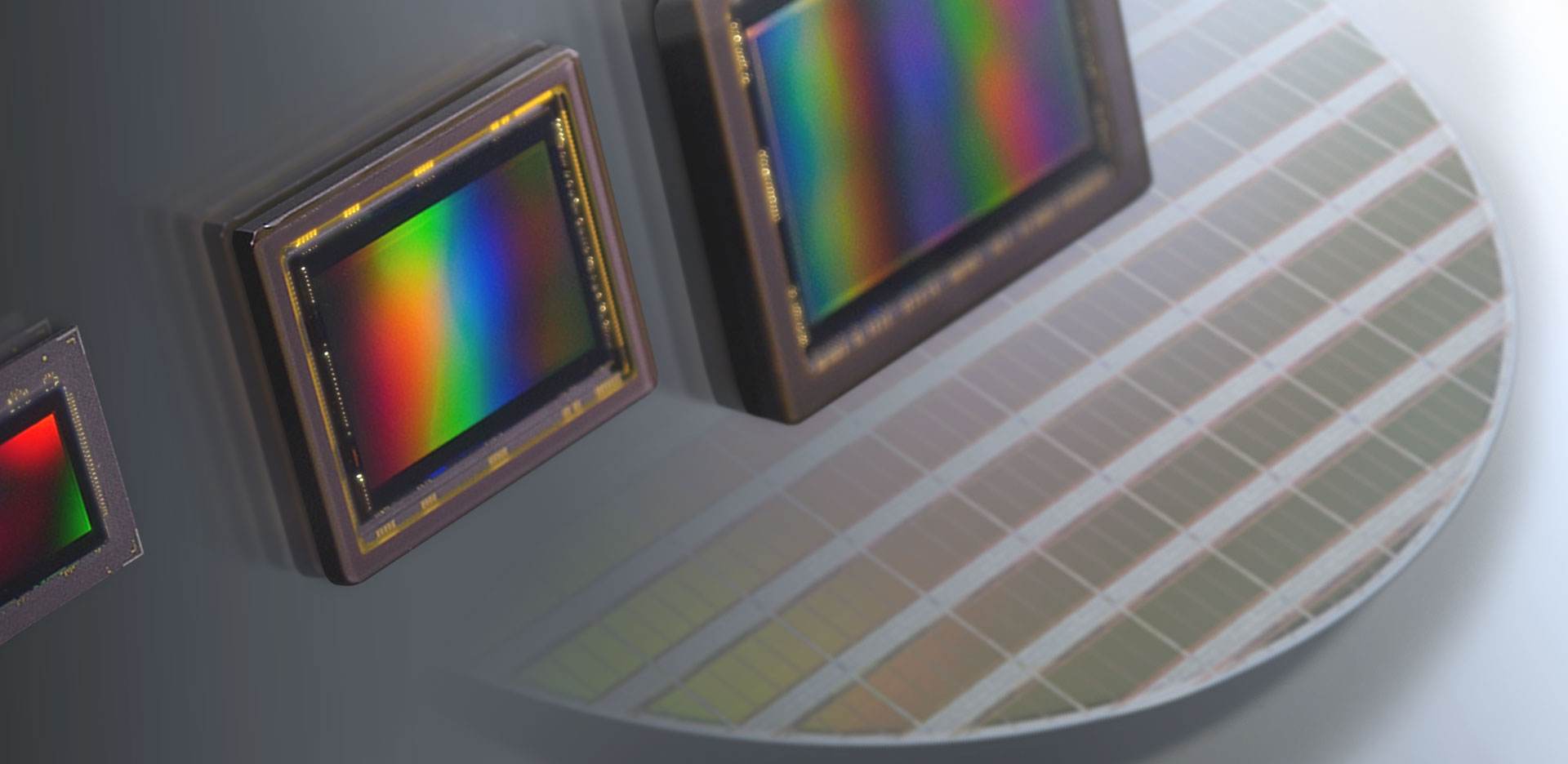

顶点光电子商城2022年3月11日消息，韩国三星和Omnivision（简称OV，中文名豪威科技，总部位于加州圣克拉拉）最近都宣布，其最新款图像传感器的像素间距已经达到了0.56μm，基本上与绿光的波长相同。

上市时间

        OV透露，新款图像传感器的分辨率达到了2亿像素，像素间距为0.56μm，将会在今年晚些时间上市，供客户购买，预计到2023年被安装到智能手机上。

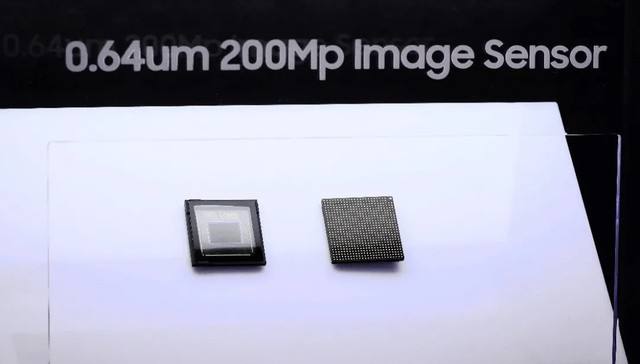

        三星并没有透漏其0.56μm图像传感器的上市时间，只是在今年二月份由电气与电子工程师协会（IEEE）举办的ISSCC（国际固态电路会议）上，公开了这项新技术。

缩小像素间距会带来一系列的难点

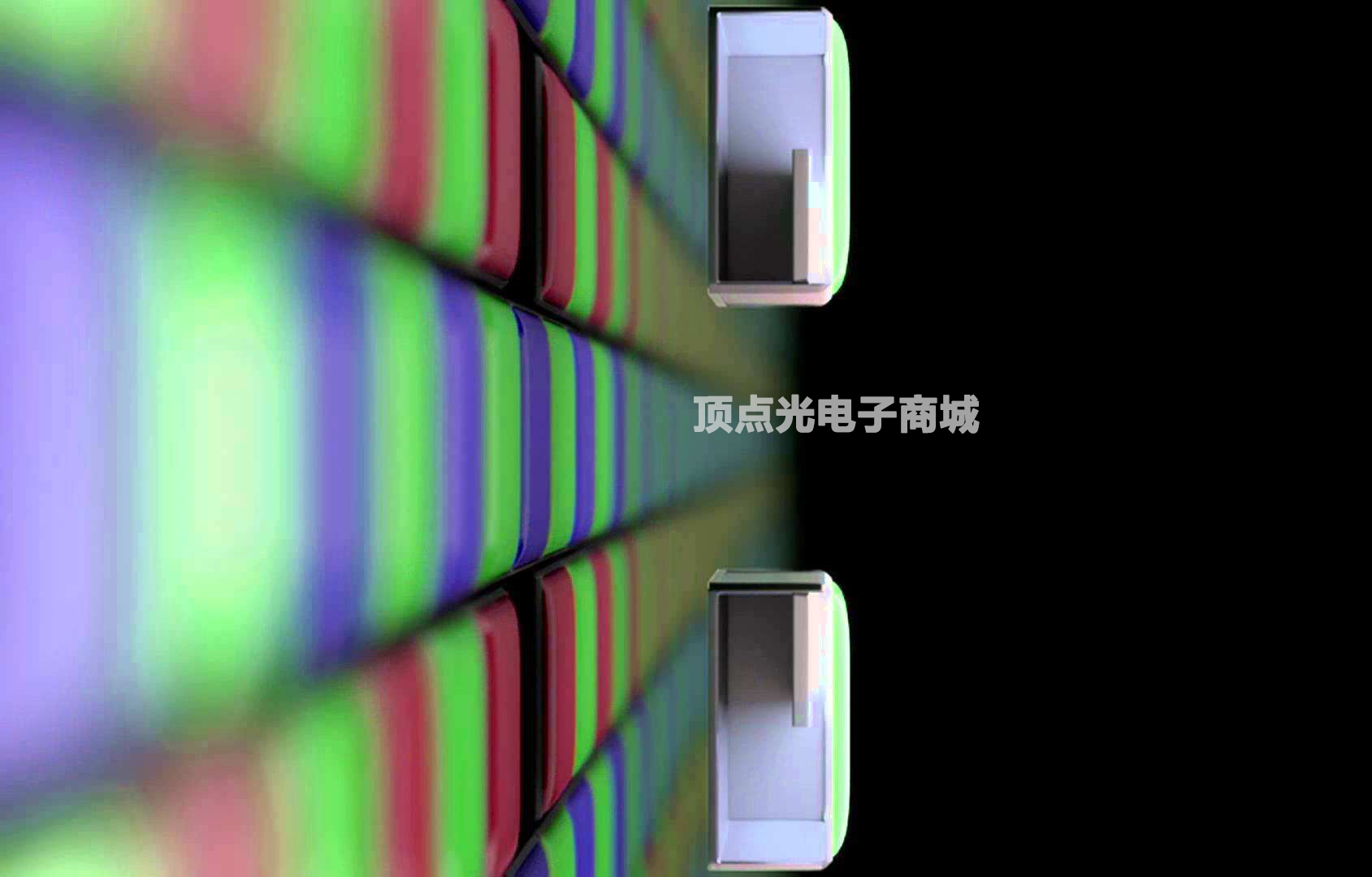

        图像传感器的工作原理是，光经过透镜射到像素上，滤色器对光进行过滤，再到光电二极管，光电二极管进行光电转换，并积累电荷，电荷经过输出电路，形成数字信号或模拟信号。如果单纯的缩小像素尺寸，会带来一些其他的影响，导致图像传感器的性能下降。

        小像素之间，相互串扰会更加明显，从而影响信号输出。因此，要缩小像素间距，同时保证性能，必须要解决串扰的问题。三星和OV都采用了一种被称为深沟槽隔离的技术来解决这个问题，每个像素之间，都被一道深沟槽隔离开来。同时，在透镜与像素之间，还使用了较短的电介质栅栏。

        在介电质栅栏的选取上，三星着重考虑对探测光的影响，最终选择了一个创新方案---空气腔。因为空气具有最好的透过性，三星的工程师将栅栏的内部做成了一个空气腔，这样量子效率提升7%，串扰降低了1.2%。

        缩小像素带来的另一个问题是，像素能转化和储存的电子数量更少了，这会降低图像传感器的灵敏度和线性动态范围。为了解决这个问题，三星的工程师缩小了隔离槽，同时增加了光电二极管的体积，使其能转化和储存更多的电荷。

        三星的工程师使用一种更高介电常数的材料，来替换绝缘材料，这样可以有效降低暗噪声。

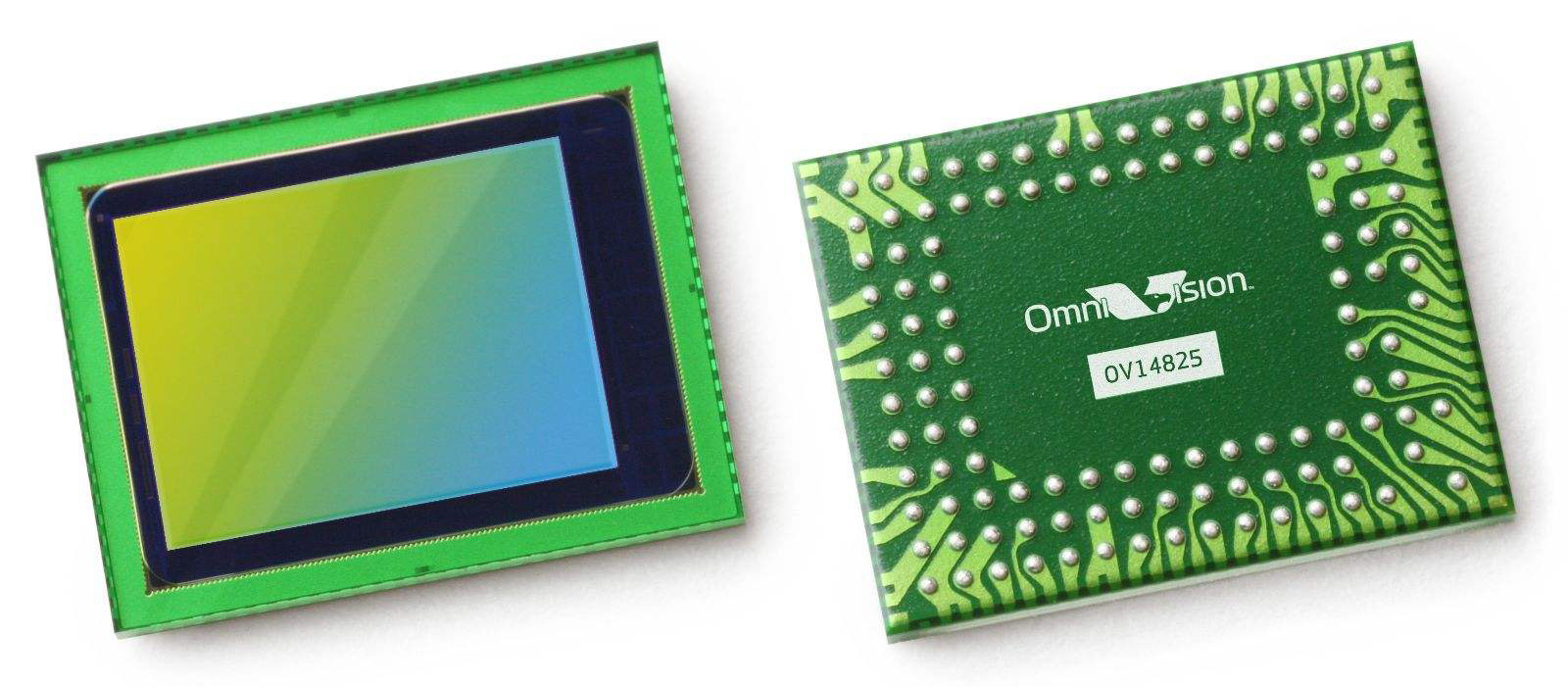

        为了给像素腾出更多的空间，三星和OV都采用了3D堆叠技术，并且将模数转换器芯片直接与光电探测器芯片相连，将更多的空间留给了像素。OV基于自身的PureCel® Plus-S堆叠技术，同时将光电二极管精确地深嵌入硅基内，在相同的光学模式下，具有更高的分辨率。

        从供应链上来看，三星似乎更有优势，因为三星拥有自己的图像传感器芯片工厂，而OV必须找像台积电这样代工厂来代工。

        在设计层面，OV的超小像素图像传感器似乎更有优势。OV的图像传感器在具备0.56μm像素尺寸的同时，还有很高的量子效率和非常低的功耗，拥有优秀的四相位检测自动对焦技术。

        不过，这两款超小像素尺寸图像传感器的真实性能，最终都要以实际上市之后，市场的反馈效果确定。
