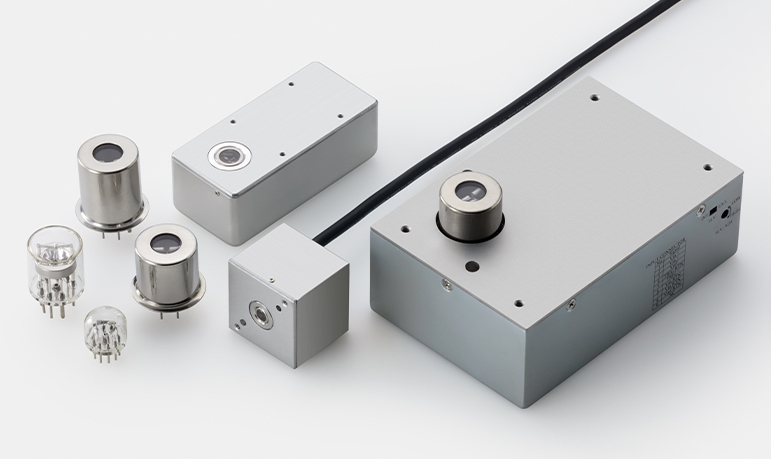

滨松闪烁氙灯系列产品主要分为两类：闪烁氙灯灯泡和闪烁氙灯模块。

        闪烁氙灯灯泡，顾名思义只是单个发光源，正常使用还需要搭配触发管座和电源模块。如果是60W的闪烁氙灯灯泡，则还需要再加一个冷却套。但是光有这些还不够，直流电源和9 Pin D-Sub接口也是需要自行准备的，必要的时候，还要准备信号发生器和控制用直流电源。

        闪烁氙灯模块是一个集成的功能模块，不需要再搭配其他配件，只需要准备直流电源和9 Pin D-Sub接口即可正常使用。必要的时候，也需要准备信号发生器和控制用直流电源。

一，EXT和INT

        一般闪烁氙灯模块产品上的EXT和INT是指主放电电压（main discharge voltage）的控制方式。如果选择EXT，则闪烁氙灯的主放电电压直接等于接到main discharge voltage管脚上的控制电压。而如果选择INT，则主放电电压是通过旋转INT旁边的旋钮来进行调节的，此时main discharge voltage管脚无需外接电压。

        闪烁氙灯灯泡搭配的高压电源上，EXT和INT分为H.V. EXT/INT和TRIG. EXT/INT。H.V. EXT/INT与闪烁氙灯模块上的功能一致，主要区别在于TRIG. EXT/INT。下面将着重对TRIG. EXT/INT进行讲解。

        TRIG. EXT/INT指的是触发（trigger）信号的输入方式。当选择EXT时，需要外接一个信号发生器（signal generator/pulse generator）为闪烁氙灯提供触发信号，并通过调节该信号发生器的频率来控制闪烁氙灯的发光频率。当选择INT，则发光频率是通过旋转TRIG. INT旁边的旋钮来进行调节的，此时TRIG.管脚无需外接信号发生器。

二，针脚

        闪烁氙灯有很多个针脚，不同型号的针脚数量也不一样，这些针脚分别起什么作用呢？

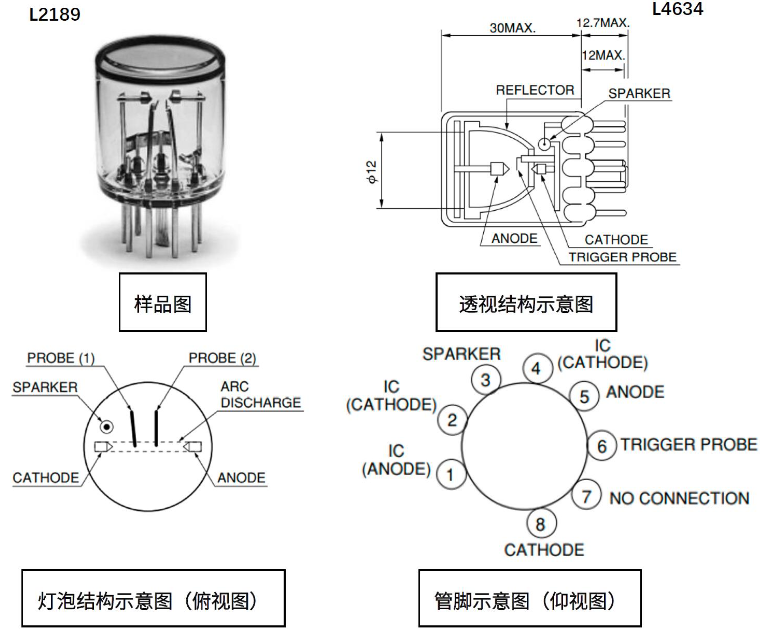

        闪烁氙灯的针脚主要有阴极（Cathode）、阳极（Anode）、火花极（Spark）、辅助极（Probe）等。闪烁氙灯每次闪烁时，发光的电弧会由火花极→阴极→辅助极1→辅助极2→…→阳极依次传递，完成单次闪烁。辅助电极的数量由弧长（阴阳极之间的距离）决定。

三，信号发生器的选择

        闪烁氙灯的触发信号发生器一般根据型号分为低电位（0V），高电位（2.5~5.0V或5.0~10.0V的方波信号）。因此，首先要确认信号发生器的电压调节范围。

        然后，再确定信号发生器的负载容量或幅度范围。这个参数通常以两种方式标记：一种是以电压方式标记：±5V、±10V…等形式，另一种则是以电流方式标记：0-15mA、0-25mA等形式。当以电流方式标记时，需要注意信号发生器本身以及闪烁氙灯模块或闪现灯泡电源的另一项参数——触发输入/出阻抗。闪烁氙灯模块或电源的抗阻一般是330Ω，60W闪烁氙灯电源触发输入阻抗为1kΩ。

四，闪烁氙灯的使用问题

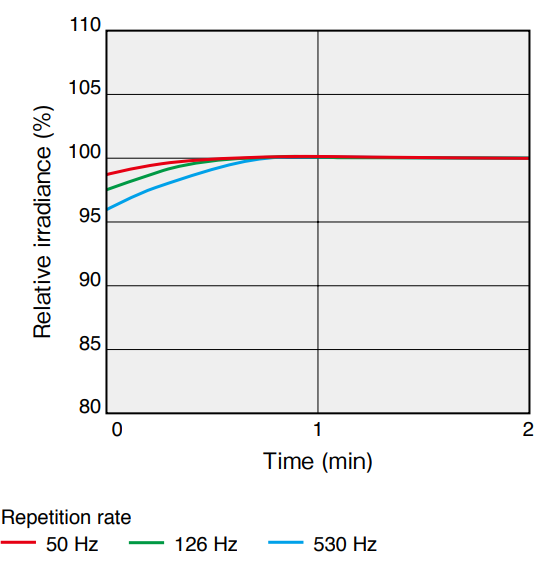

        一般情况下，建议在使用前将闪烁氙灯进行预热，特别是对测量系统的精度要求较高的时候。产品的工作频率越高，预热所需要的时间越长。预热主要影响闪烁氙灯的输出强度峰值（约5%），对稳定性也有一定的影响。

        2W和5W的闪烁氙灯模块均有SMA接头的型号可选（区分：SMA fiber adapter type和Standard type），支持光纤输出。

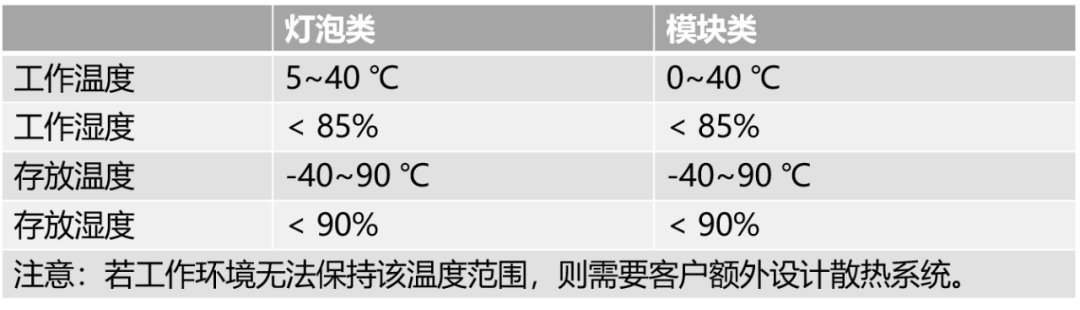

工作环境要求：

闪烁氙灯灯泡的电源选择见下图：

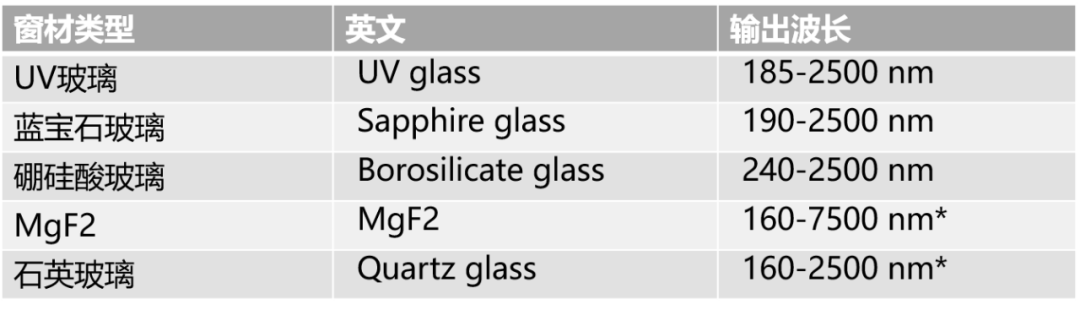

窗材与输出波长的对应关系见下图：

*滨松产闪烁氙灯现无石英窗产品

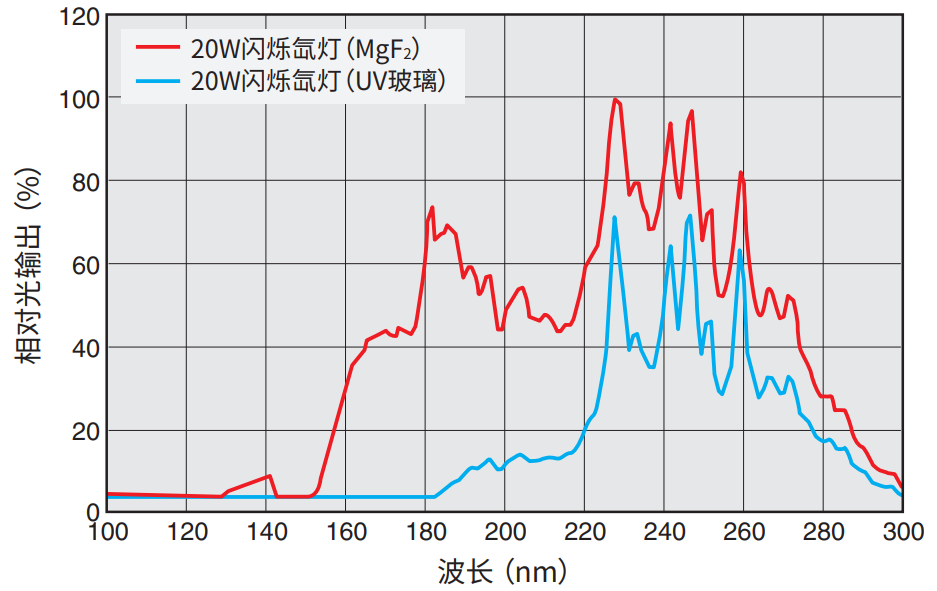

*MgF2晶体窗闪烁氙灯在120-160nm也存在透过性，具体可参考下图：

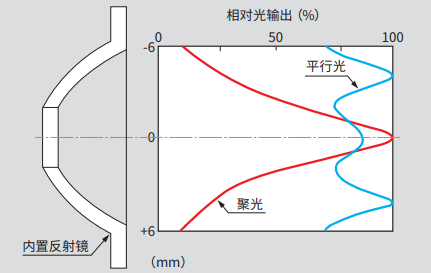

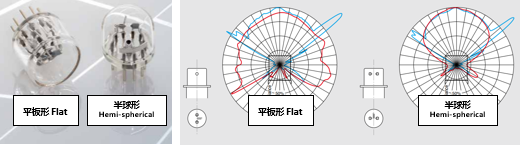

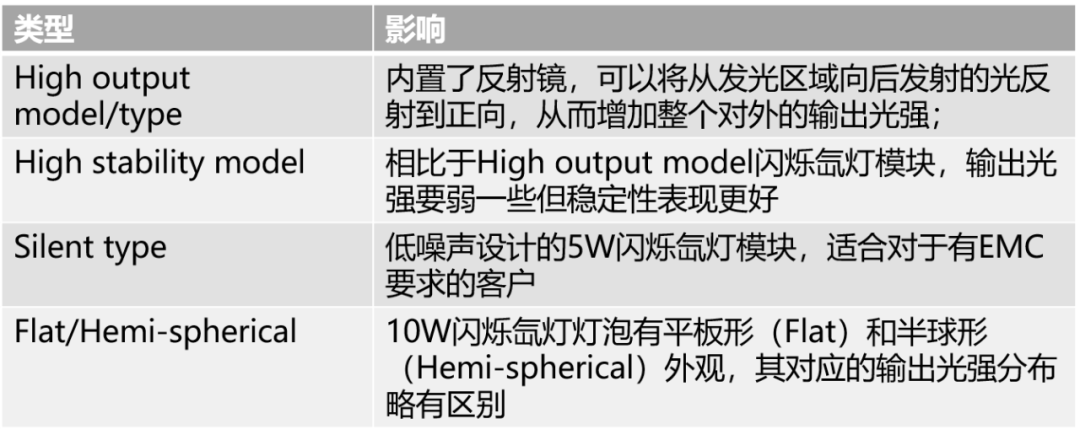

结构与输出光强的关系见下图：

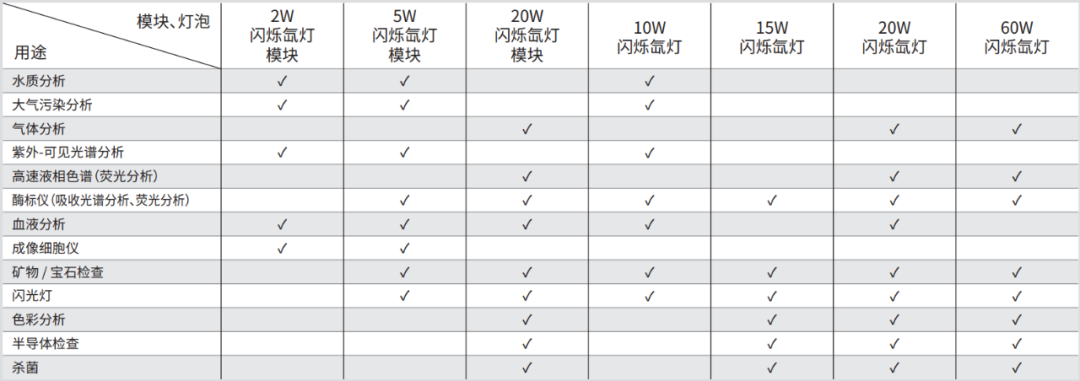

闪烁氙灯的行业选择：

        在要求工作温度范围内，闪烁氙灯的输出光强会略有变化。滨松提供部分产品的温度特性曲线，建议客户使用自己的系统单独测量温度补偿曲线。

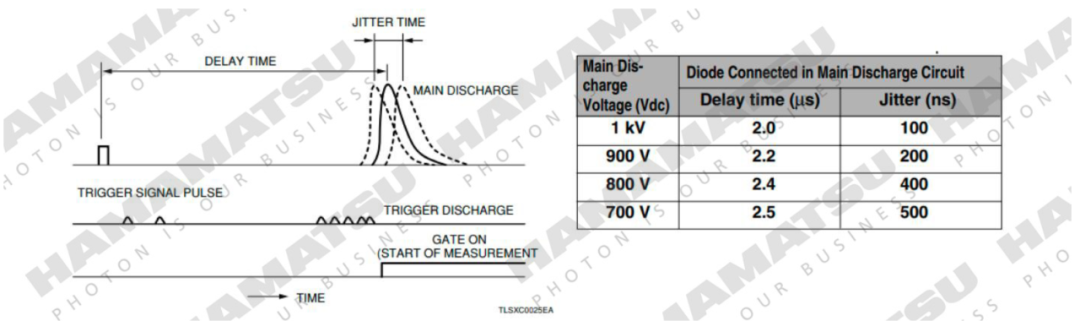

        闪烁氙灯发光存在延迟现象。从电压信号加载到闪烁氙灯开始，直至灯泡达到最大输出，存在数微秒的延迟（Delay time）。并且由于灯泡内部电火花放电不稳定，该延迟存在着一定的波动（Jitter time）。提高放电电压可以缓解延迟效应及其波动（调整放电电容几乎没有影响）。也可以考虑在测量回路中接入一个模拟数字转换器来控制接收器的延时开关削减延迟效应带来的误差。

五，使用闪烁氙灯需要注意的问题

        强紫外线会对眼睛和皮肤造成不可逆的伤害，应避免直视或直接照射在皮肤上。安装、维护、使用时应穿着佩戴保护用品。

        MgF2为结晶材料，具有潮解性。注意避免保存于高温，潮湿的环境中。长期不使用时应置于充满惰性气体的干燥瓶中避光保存。

        请在使用前仔细检查并及时更换新的灯泡。由于灯泡内部封装着高压气体，如果在管壁出现裂缝的情况下，继续使用会出现灯泡炸裂玻璃飞溅的情况。

        避免用手直接接触灯泡表面留下油渍，这会引起透过性变差，光强分布变化的问题。高温下还可能会对灯泡表面造成不可逆的损伤。使用前可以使用酒精或者丙酮轻轻地擦拭表面。

        紫外光照射可能会导致有机物化学键的断裂而分解，使用时应当避免直接照射到有机物上，进而导致其分解物附着在灯泡表面。

        避免在具有金属腐蚀性的气体环境中工作。避免震动和冲击以防止灯泡破损。

        使用时请反复确认插线连接是否正确，尤其是灯泡与信号发生器之间的特殊插槽电缆的连接处。

        由于电路中会使用到高压电源，应确保地线的正确连接并按时维护设备，时刻小心触电危险。

        进行安装、拆卸、维护、清洁时，应确保设备处于电源切断的情况。由于专用的控制电源中的放电电容即使处于电源切断状态仍会有残留电子，要格外小心，避免触电危险。

        200nm波长以下的紫外光会导致空气中的氧气分解并生成具有腐蚀性的臭氧。须保持工作环境的通风换气。
