拉曼系统根据探测方式，灵敏度，体积，成本等大体可以分为四个类型：共焦拉曼显微系统，基于科研级光谱仪的拉曼系统，基于迷你光谱仪的拉曼系统，手持型光谱仪。它们各自有自己的优缺点。

一，共焦拉曼显微系统

        共焦系统首先是由Marvin Minsky于1955年发明的。在共焦拉曼系统中，激发光是通过显微镜的物镜聚焦照射到样本之上，然后拉曼信号由同一个物镜进行收集并使用二向色镜与激发光分离。

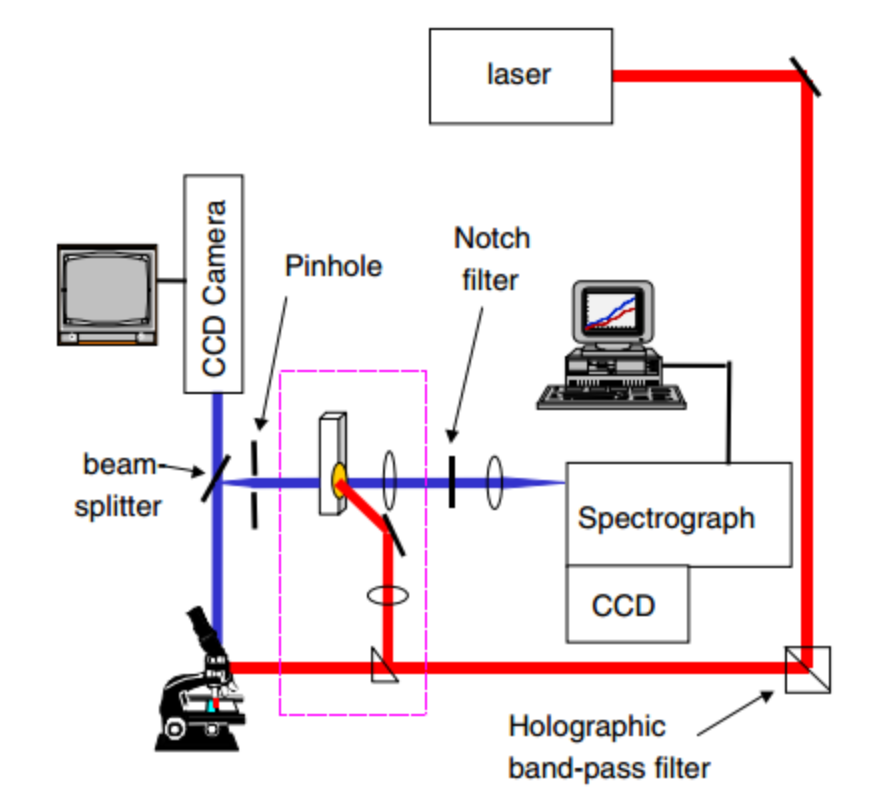

共焦拉曼系统的实验装置

        在探测器前会有一个小孔，小孔与样本中激光的焦点共轭，这样只有焦点位置产生的拉曼信号才能通过小孔被探测器探测，而焦点以外的拉曼散射光则被挡住。因而共焦拉曼显微系统具有很高的空间分辨率，同时由于小孔的存在，具备了3D成像的能力。

        因为小孔的存在，拉曼信号也会相对比较薄弱，因而共焦拉曼系统的相机通常会采用一些灵敏度高的，噪声低的比较高端的相机，比如可以降温到-70度的深度耗尽型背照式CCD。最近为了提高显微拉曼的扫描速度，emccd成为了新的流行的共焦拉曼系统的探测器，通过使用EMCCD,可以在每像素曝光时间1ms的情况下就获得信噪比可以接受的拉曼信号。

        共焦拉曼系统较为复杂，体积也比较庞大，因此共焦拉曼系统更多的是局限在实验室中的使用，此外由于好的显微镜，物镜，高端的CCD的使用，共焦拉曼显微系统的成本也相对较高。

二，基于科研级光谱仪的拉曼系统

        科研级光谱仪由于可以使用较大的光栅，较长的透镜，因而具有分辨率高，光收集效率高，稳定性好等优点。此外科研级光谱仪一般也是与降温到-70℃的深度耗尽背照式CCD，液态氮冷却的CCD或者EMCCD搭配，因而基于科研级光谱仪的拉曼系统具有光谱分辨率高，灵敏度高，噪声低，动态范围大等优点，非常适合探测极其微弱的拉曼信号，或者是对探测速度有一定要求的场合。

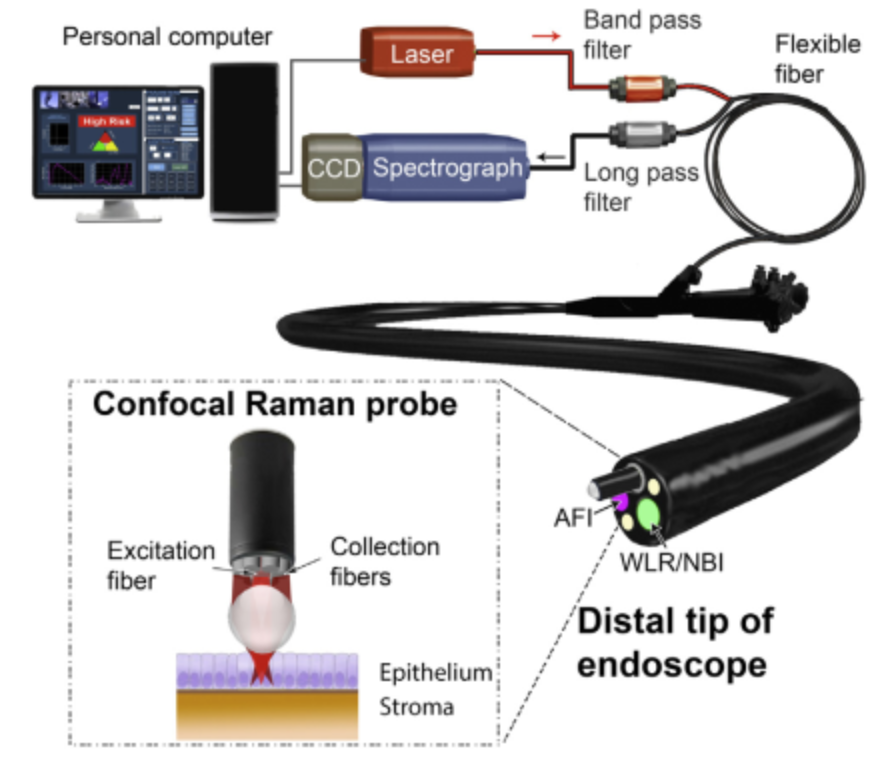

基于科研级光谱仪的拉曼系统

        比如使用拉曼探针通过胃窥镜探测胃中对异常组织进行癌变筛查，这种情况要求每个点的光谱探测时间应该小于0.5秒，同时因为生物组织的荧光较强，要求探测器有很好的动态范围，从而能从很强的荧光中处理得到微弱的拉曼信号。

        但是科研级光谱仪的拉曼系统成本较高，便携性较低，因此也主要局限在大型实验室，科研院所中使用。

三，基于迷你光谱仪的拉曼光谱系统

        对于拉曼信号不是十分微弱，或者对分辨率要求不是很高的场合，科研级的光谱仪可以使用普通的迷你光谱仪进行替代。

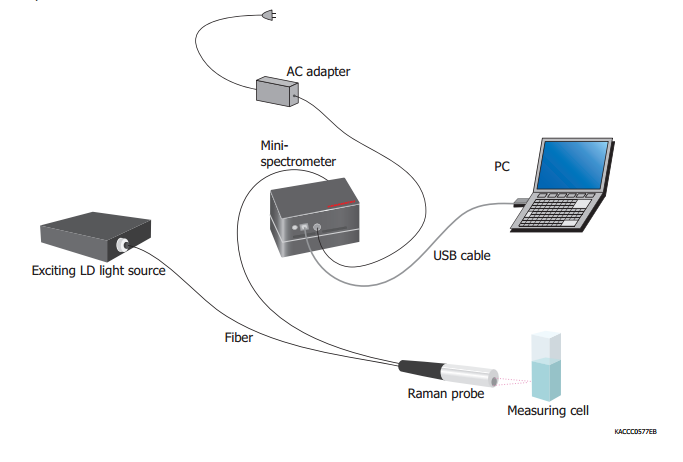

基于迷你光谱仪的拉曼系统

        迷你光谱仪具有体积小（20*10*5cm3），重量轻（~1.5kg），易便携，成本低的优点，适合于普通实验室或者对便携性有一定需求的场合。上图是基于迷你光谱仪的拉曼系统的配置。迷你光谱仪一般使用背照式CCD与电子降温到-10度来提高灵敏度与降低暗噪声。

        滨松也生产了专门适用于拉曼光谱系统的迷你光谱仪，包括C11713CA/C11714CB，两个迷你光谱仪分别适用于532nm激发与785nm激发，光谱分辨率可以达到0.3nm。还有更为小型的C13504MA，大小比苹果4手机还要小一些。

四，手持型拉曼光谱仪

        有些厂商会把光源，光栅，探测器等集成到一个盒子里，从而使手持型拉曼设备成为了可能。如下图可以看到是Thermo Fishser出产的手持型光谱仪。

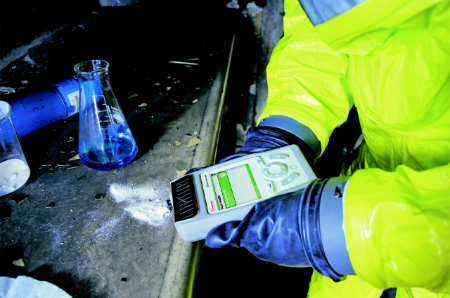

Thermofisher手持型拉曼系统用于化学检测

        而由于SERS技术的发展，拉曼系统对于探测器的噪声水平，光源功率等要求降低，使的拉曼系统体积与重量进一步减小成为了可能。滨松公司生产的C13560基于SERS的拉曼光谱仪是世界上目前最小的手持型光谱仪，重量仅为86g，体积比苹果4手机还小，可以使用手机控制数据采集与数据分析。非常适合食品安全，毒品检查等便携性需求较高的应用场景。

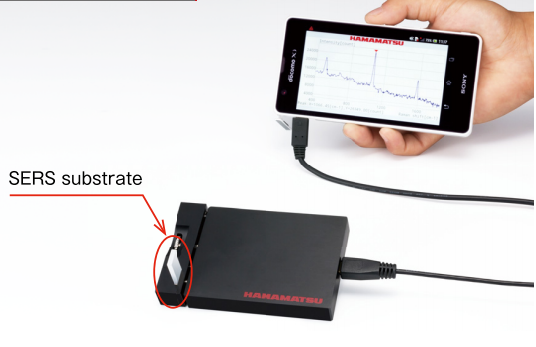

滨松的基于SERS的超轻便手持型迷你光谱仪C13560
