滨松的光电倍增管根据光阴极面的位置不同，可以分为端窗型光电倍增管和侧窗型光电倍增管。本篇文章为您解析端窗型和侧窗型光电倍增管的差异，以及对应不同应用时，如何选择合适的光电倍增管。

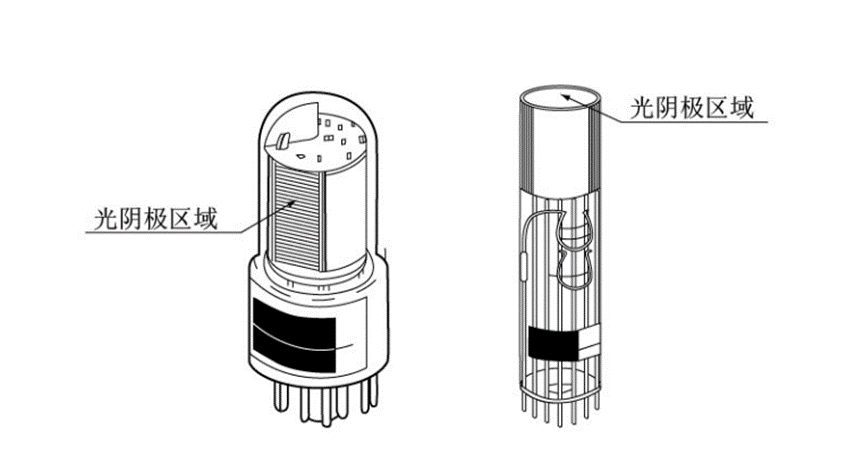

图1 左：端窗型 右：侧窗型

        关于端窗型和侧窗型的PMT如何选择，主要从阴极面位置、阴极面类型、阴极面均匀性和阴极面形状这四个方面来考虑。

一、阴极面位置

        区分这两种光电倍增管最容易的方式就是观察光阴极面的位置。端窗型光电倍增管阴极面附着在端窗型的窗材后，侧窗型的光电倍增管阴极面则是在光电倍增管的内部，阴极面附着在基板材料上。端窗型光电倍增管的阴极面相对于侧窗型光电倍增管阴极面更容易被观察到。

图2 光阴极面位置展示

二、阴极面类型

        端窗型光电倍增管阴极面在入射窗材的后面，所以端窗型光电倍增管的光阴极面属于透射型阴极面，光入射到阴极面的一端，产生的光电子从阴极面的另一端发射出来。侧窗型光电倍增管，光阴极面是反射型阴极面，光入射到光阴极面的一端，光电子也从这端产生。透射型和反射型的阴极面都有不同阴极材料和相应参数，具体可以参考以下的图。

图3 反射式与透射式示意图

图4 不同阴极材料和相应参数

三、阴极面均匀性

        光阴极面均匀性是指光电倍增管阴极面不同位置的输出灵敏度差异。因为受到阴极面所在位置和前端入射窗口形状的影响，端窗型光电倍增管和侧窗型光电倍增管的阴极面均匀性存在一定的差异，具体可参考下图。如果是对光电倍增管的均匀性存在一定的要求，一般会选择端窗型光电倍增管。

图5 不同阴极面均匀性光谱图

四、阴极面形状

        端窗型光电倍增管的阴极面主要以圆形为主，也有个别型号为方形阴极面。侧窗型光电倍增管阴极面主要以方形为主。其中，如果入射光斑主要以圆形为主的话，首选端窗型光电倍增管，如果光斑形状主要为狭缝光的话，首选选择侧窗型光电倍增管。

图6 光阴极区域展示

        所以在选择光电倍增管PMT时，除了满足对波长、灵敏度、增益、信噪比、均匀性要求的同时，也需要关注到入射光斑的大小、形状以及探测器的结构设计等，这些也会影响我们选择合适的光电倍增管。
