近日，人工智能视觉芯片研发及基础算力平台公司爱芯元智宣布推出其最新高算力、高能效比的SoC芯片—AX650N。

        此前，爱芯元智已成功研发并量产了两代四颗端侧、边缘侧AI视觉感知芯片——AX630A、AX620A、AX620U、AX170A，四款芯片均具备“高算力、低功耗、优异图像处理能力”的行业领先优势。

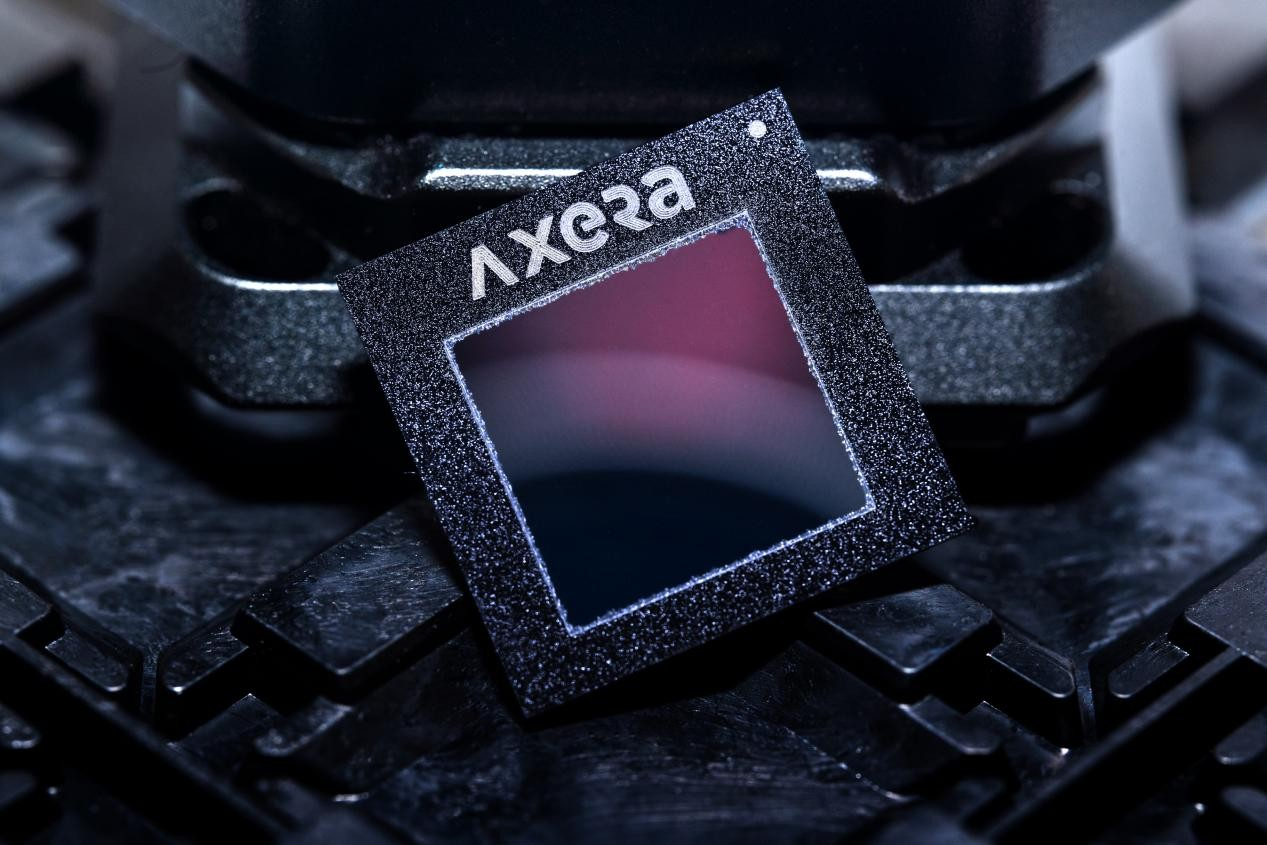

        AX650N是一款兼具高算力与高能效比的SoC芯片，集成了八核A55 CPU，43.2TOPs@INT4或10.8TOPs@INT8 高算力的NPU，支持8K@30fps的ISP，以及H.264、H.265编解码的VPU。

         在接口方面，AX650N支持64bit LPDDR4x，多路MIPI输入，千兆Ethernet、USB、以及HDMI 2.0b输出，并支持32路1080p30fps解码。强大的性能可以让 AX650N 帮助用户在智慧城市，智慧教育，智能制造等领域发挥更大的价值。

         在性能方面，AX650N高算力的NPU，高算力保证了其可以更好的赋能到端侧和边缘侧，满足了当前企业对高性能应用的算力需求。高算力、超强编解码性，也使AX650N可以帮助边缘智能加速卡和边缘智能盒的产品产生更强的性能。64bit LPDDR4x，千兆Ethernet、USB、PCIe、以及HDMI 2.0b输出，这些都让企业客户可以即插即用，降低了技术使用成本。

          还拥有丰富接口让AX650N在视频会议领域发挥出重要作用，其拥有强大的暗光图像视频处理能力，即便在低亮度环境中，依然能够捕捉丰富的光影明暗细节，做到实时视频超暗光画质等同业界后处理拍照画质。

           此外，AX650N在密集场景下智能分析能力同样堪称一流，这也使得AX650N天然适用于智慧城市、智慧交通等领域，帮助城市的主人实现多路视频的实时监测与分析。

           如今，影像拍摄日益成为智能手机产品技术创新的焦点之一，爱芯元智立足客户需求，通过利用自身全栈算法、芯片、解决方案的端到端能力，将成熟的原创技术带入消费产品领域，为客户带来更多差异化的产品优势，助力客户实现其产品价值。

            在核心技术领域，爱芯元智拥有业内先进的混合精度NPU，凭借高算力、低成本、低功耗，为行业及合作伙伴提供高效的AI基础算力平台。不仅如此，爱芯元智还拥有自研AI ISP图像处理技术，基于自有ISP与NPU的联合架构设计，可以大幅提升传统ISP中多个关键模块的性能，为客户拓展图形图像类业务提供基础设施。

            爱芯元智半导体（上海）有限公司成立于2019年5月，致力于打造世界领先的AI芯片。专注于高性能、低功耗的人工智能视觉处理器芯片研发，并自主开发面向推理加速的神经网络处理器。集强大算力与超低功耗于一体，公司通过神经网络提升画质，支持物体检测、人脸识别等多种AI视觉任务。凭借自研核心技术——混合精度NPU和AI-ISP，爱芯芯片产品可为合作伙伴提供全栈式解决方案，满足客户不同场景的产品需求。相关产品和解决方案已成功落地华东、华南、华北，广泛应用于智慧城市、智慧交通、智慧家居、智慧制造等领域。
