对于时间比较紧的项目和准备试用样机的用户，在仪器到货前或者样机安排之前，先做好以下准备，可以提高使用效率。
X15223系列提供两种连接方式——视频连接（DVI连接）和USB连接。使用时任选其一，不能同时使用。
X15223出厂默认为视频连接方式，SLM被计算机识别为一台显示器，计算机将相位"显示"到SLM上（所显示的图片每一个像素的灰度值[一般为0~255]对应着相应液晶单元的相位调制值[0~2π]）， 所以需要计算机除了连接显示器的接口之外，还有空余的视频接口。
有DVI接口的台式机，可以使用DVI-DVI线；有HDMI视频口的台式机或笔记本，可以使用DVI-HDMI线。使用VGA接口和相关转接头，SLM会不工作。如果计算机上只有VGA接口，可以配备一个支持DVI接口的外接显卡，插在计算机的USB口上（联系工程师获取推荐型号）。DP等其他视频接口未测试，可能无法使用。
注意：使用DVI转接USB外接显卡的方式时，X15223仍然工作在DVI模式下，而非USB模式。
如果仅使用USB连接方式，请准备一根USB2.0接线（X15223出厂未提供），或联系您的销售人员。只能在USB连接时切换视频连接方式（DVI）和USB连接方式。
板级型号需要准备一个直流电源，参数要求见下表：
光路准备的复杂程度取决于用户想要进行的实验/操作的难易程度。
对于纯验货，暂时没有使用计划的用户，可以不用准备光路。
对于想要简单搭建光路测试仪器调制效果或者学习仪器使用方法的用户，可以准备简单的光路，所需元件有——一台激光器、扩束装置（例如透镜组，将光斑大小扩束到所需调制的大小且满足SLM光强阈值的大小）、偏振调节装置、激光观察卡或相机（可见光波段根据实际情况可以用光屏代替）。
对于有明确测试目的和内容的客户，请根据实验设计搭建好SLM的前置光路，准备好所需元件，做好实验计划。
SLM为精密仪器，请轻拿轻放，小心操作，避免过度震动，在无尘环境中使用。不要随意拆卸任何部件。
工作温度+10℃至+40℃之间（最佳性能温度推荐为25℃），储存温度-20℃至+55℃之间。
不要触碰或划伤液晶窗口，如果液晶窗口在使用过程中落上灰尘影响实验效果，请用含有乙醇的擦镜纸清洁。（不影响实验效果的情况下不建议清洁液晶窗口。）
当控制电路的温度超过90℃，过热锁死（thermal shutdown）功能启动，LCOS会停止调制。重启控制箱后过热锁死功能会重置，这时如果温度在特定值以下，可以自动解锁。注意！在过热锁死状态下，控制电路板仍然会有热损伤的风险，出现热损伤的情况不在售后保修范围之内。
请勿过度弯折FPC线，请小心操作和放置控制电路板及液晶头。请放置在导电垫上使用，并在地面铺设导电垫并将其接地。产品静电敏感，请注意所有设备接地并保持湿度在50%左右以消除静电。在插拔任何接线时，请关闭供电电源开关并消除静电。推荐穿戴防静电服和相关设施，推荐使用除静电产品消除摩擦产生的静电。推荐的防静电措施：
● 在工作台表面铺设导电垫（750 kΩ 至 1 GΩ）并接地。
● 使用导电地板或导电垫将工作区域接地。
● 将所有制造和检验设备接地。
● 湿度应在 50% 左右。湿度低时容易产生静电，湿度高时容易吸湿。
● 处理产品时建议使用静电去除器。
● 穿防静电服和导电鞋（100 kΩ 至 100 MΩ）。
● 佩戴与皮肤直接接触的腕带（750 kΩ 至 35 MΩ 电阻）并将其接地。如果腕带没有保护电阻，则有因短路而触电的危险。此外，请使用导电指套或手套。
● 如果本产品通过感应充电并与金属接触，可能会因放电而流过过大的电流并造成静电损坏。为防止感应充电，请勿将可能导致充电的物体（塑料、乙烯基和其他绝缘材料、PC 显示器、键盘等）放置在产品附近（拆包装后请将填料和保护泡沫收走，不要放在裸露的仪器附近！）。仅将产品靠近就有感应充电的风险。如果不可避免地将本产品靠近这些物体，请清除所有可能带电的物质。
● 如果产品被摩擦，可能会带电。如果摩擦不可避免，请使用静电去除器去除静电。
*注 不必执行上述所有避免/消除静电措施。根据预期的故障程度采取适当的措施。
禁止使用超过SLM光强阈值承受范围的激光直接照射液晶窗口，脉冲激光需要注意平均功率密度阈值和峰值功率阈值。一般要求-01，-07，-08系列平均功率密度小于1W/cm^2; 其他介质镜型号要求小于3W/cm^2; -03系列小于40.7W/cm^2; 水冷系列（R/L）可以在水冷的情况下承受100W或更强的光强。特定型号在特定激光器下的阈值有可能高于上述一般值，且脉冲激光还需考虑峰值功率密度。
具体型号的阈值参数请见：空间光调制器LCOS-SLM光强阈值资料及计算方法
最大水压不得超过0.3MPa, 推荐使用25℃的软水，使用时保持流速在0.5L/min以上（水冷管外径φ6mm，内径φ4mm）。（如果使用硬水，则可能会沉淀出矿物质，并导致流道堵塞。）
不推荐使用去离子水，热沉为铜制，去离子水会溶解铜，长时间使用会造成损伤。

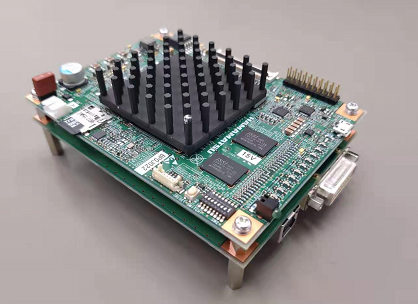

LCOS SLM driver circuit 控制电路板
包括固定在一起的上下两块板 ——上层的main board和下层的option board，请不要将它们拆开，否则不再享受保修服务。
LCOS-SLM Head（LCOS头）
FPC cable（FPC线，柔性线路），请勿用力弯折
Power Cable（电源线）
DVI-D Cable（DVI-D视频线，自配，详询销售）
根据计算机接口的不同，可以使用1.1中提到的其他视频线，如下图：
LCOS-SLM Inspection Report （出厂检测报告）
请妥善保管该报告，其中包含每台仪器独立的LUT曲线，用户使用第三方软件时需要用到！
Control Software/ Hardware Instruction Manual（纸质软件说明书和硬件说明书各一本），存于CD中样机可以向我们索取电子版，也可以参考本中文装机手册。
CD （containing deformation correction patterns and control software），光盘包含控制软件和各个波长的波前矫正图。请妥善保管该光盘中的内容，每台仪器的控制软件内置LUT曲线和波前矫正文件等都不相同，不可以互用！
本安装方法仅包括X15223本身的配件等安装，将X15223嵌入设备、制作支架、连接制冷等外部设备的连接需要用户根据实际情况自行设计。

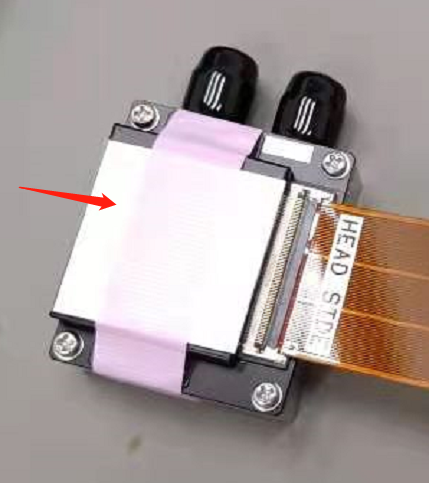

在安装过程请保持窗口上的保护贴纸完好，在不使用的时候及时将保护贴纸贴好。
不要触碰SLM的工作区域（窗口）！
在接线前确保电源未供电。拆装FPC线、SD卡、外触发线、水冷管之前，请确认电源断开且液晶窗口无激光入射。
总接线图如下图所示，下面分步骤讲解每个接线的安装。USB和DVI两种方式任选其一。DVI接口所对应软件功能较多；USB接口可查看仪器温度，且液晶刷新速度较快，可以使用外触发功能。
请看完本条全部内容后再操作。
将写有"HEAD SIDE"的一头连接LCOS 头，写有"CONTROLLER"的一头连接控制电路板。连接时将写有字的一面朝上，使FPC针脚标号（"09""1""★"）和电路板上的标号相对应，（只要确保有字的一面朝上，两端接对，标号就是正确对应的）。找对方向后，将黑色翻盖掀起，把接头推到底后，按下黑色翻盖即为锁紧。如下图所示：
FPC线接错可导致损坏，不在保修范围内。请勿使用其他型号的FPC线私自混接。
在掀起或按下黑色翻盖时，不要只对黑色翻盖的一端施力，防止断裂。按下时请同时按住黑色盖两端或只按中间，抬起时请使用指尖从中间抬起，不要使用任何硬质工具。
如果FPC线没有正常连接，设备可能不能正常工作，例如下图非正常连接情况。
接好后，请盖上转接板上的盖子，否则周边的设备可能会受到电磁影响。
将控制电路板和PC相连，USB和DVI两种方式任选其一。
DVI接口所对应软件功能较多；USB接口可查看仪器温度，且液晶刷新速度较快且可以使用外触发功能（DVI和外触发模式下的刷新速度计算方法请见 空间光调制器LCOS-SLM的刷新频率讲解及计算方法； USB控制不使用外触发时的0到2π刷新时间为fall time加上USB传输时间）。
如下图黄框内所示，左侧为USB接口，右侧为DVI接口。
使用视频线（DVI-DVI/HDMI/USB外接显卡）将控制电路板的DVI接口与PC的视频口相连。（注意：使用DVI转接USB外接显卡的方式时，X15223仍然工作在DVI模式下，而非USB模式。）
使用USB2.0数据线，将控制电路板的USB-B口与PC的USB接口相连。
请注意 FPGA（散热器底部）的环境温度升高，这X15223控制电路板中最热的部分。 FPGA 在自然对流条件下（周围有足够的散热空间），环境温度为 25°C 的温度为75℃。
如果控制电路板的环境温度由于 FPGA 在运行过程中产生的热量而超过 40°C，请根据下表进行强制风冷后确认 FPGA 内部温度为 94°C 或更低。 如果 FPGA 的内部温度超过 90 °C，则停止向 LCOS头发送信号以限制电流消耗。 这种状态称为"热关机（Thermal shutdown）"。 要从热关机状态恢复，需要重新上电。 请注意，FPGA 内部温度不超过 94°C，因为即使在热关断状态下，FPGA 产生的热量也不会变为零。要检查 FPGA 内部温度，请使用USB控制方式。
使用提供的电源线接入上图黄框内的接头，红线为+16V，黑线为接地。
上电之后仪器会预热10分钟，10分钟后调制精度达到最高。
因为LCOS-SLM的调制是温度相关的，为了达到最精准的调制效果，建议控制LCOS头的温度为25℃左右。（如果温度为其他值，出厂前可以联系销售人员付费测试该温度下的校准数据。）
·如下图所示为 R 型号（L 型号同理），连接水冷管前请确认水冷机和 SLM 均处于关 闭状态，操作时请小心防止水泼溅到仪器上。将 LCOS 头放置在平稳的操作台上，将水 冷管插入 LCOS 头上的水冷管接头上，并确认连接紧密，水冷管已经推到底。
·打开水冷系统，确认水循环正常并且无漏水。
·确认水流状态，连接 SLM 并开机，保持流速大于0.5L/min。当有激光照射到 LCOS 工作区域时，禁止停止循环水，否则 LCOS 头可能会发生严重的损伤。
·使用完毕后，关掉 SLM 及水冷机，以及一切相关仪器。
·确保循环水已经停止，断开水冷机与水冷管的连接。
·向一个水冷管内充气，直至另一个水冷管没有水流出为止，排空 LCOS 头水冷系统中的水。
·将 LCOS 头拆下，放置在平稳的操作台上，按下水冷管接头上的密封圈，取下水冷管。
·如果需要长时间储存，请将水排空，待仪器干燥后方可储存。
·水冷型号 LCOS 头的 L 型底座尺寸如下图：
·如果要使用底座上的安装孔，需要先将带水冷热沉的 LCOS 头拆掉。使用螺丝刀拧掉 LCOS 头背面的紧固螺丝。将带水冷热沉的 LCOS 头从 L 型底座上拿掉，将 L 型底座固定在光学平台上，用干布擦拭 L 型底座的表面，使用紧固螺丝将 LCOS 头装到 L 型底座上。
LCOS 头上的热沉（Heat sink）非常重。操作时请小心，摔落引起的强撞击会对 LCOS 头造成严重损伤，由此引起的问题不在售后保修范围内。请小心操作！
·设置第二显示器
LCOS-SLM 正确连接之后，会被计算机识别为一台显示器，所以需要对其进行相 关参数的显示设置，如果计算机原来有一台显示器，则 SLM 被识别为"第二显示器 (2nd monitor)". 将参数按照下表设置。
有的计算机会自动识别这些参数，并将其显示为"不可修改（灰色）"，此时只需确认，无需设置。
此时X15223工作在DVI模式下，如果DVI线连接不成功，则LED16灯闪烁，详见最后一章常见故障排除第一项。
·软件安装
光盘中可以看到软件说明书"K51-B60175_LCOS-SLM Software_Manual.pdf"供参考。
首先进行软件的安装，打开"Installer"文件夹。
打开安装程序"install.exe"。
点击确定之后等待安装程序初始化。
选择安装位置。
安装过程需要等待几分钟，安装完成后点击"Finish"，此时完成了LabVIEW Runtime的安装，"LCOS-SLM Control software"和"LCOS-SLM USB Control software"均可正常使用，另外"LCOS-SLM Control software Sample source code"文件夹中提供LabVIEW和Python两种开发例程。
·打开软件后，界面如下：
首先将波长设置为入射LCOS的激光中心波长，correction是否开启请参考下面说明，然后确认LUT开启。
Wavefront correction 功能是针对SLM本身的表面平整度进行的矫正，LCOS的表面平整度是通过测量有效区域内最高点和最低点之间的差值（最大偏移量），取PV(峰-谷）值的rms. 然后针对不同的波长绘制出一张correction map图片，在出厂时随设备一起提供给客户，包括了参数内所有波长的对应矫正图。（测量方法详询qx@hamamatsu.com.cn.） 使LCOS在原有高精度的调制基础上，消除仪器本身的最后一点误差。因为滨松LCOS自身的调制精度和稳定性非常高，所以这个矫正在大部分应用中（如CGH相关应用）不需要添加，也有一部分用户（如某些OAM应用）需要添加LCOS本身的波前矫正以消除其影响。
软件中还可以对Wavefront correction进行Offset设置，目的是将0到2π的突变位置（相位图0和255交界的位置）移动到影响最小的位置，例如当突变位置在激光照射范围内时，或在校正图案的中心附近时。
·之后您就可以使用软件的全部功能了。使用方法可以参考文件中的软件说明书"K51-B60175_LCOS-SLM Software_Manual.pdf". 也可以直接在软件中探索。
·Add mask功能暂不支持x-shift, y-shift和rotation, 请使用
中的方法对加载的相位图进行这类操作。
首先请安装LabVIEW Runtime，（同一台PC如果已经使用过DVI模式则无需再次安装），安装文件位置在下图。
之后将USB线接到计算机的USB接口上，X15223为控制电路供电16V之后，计算机可以识别到USB。
·LUT相位图等效
使用USB向SLM加载的相位图都是0-2π对应0-255的LUT曲线，实际情况波长不同、仪器型号不同，所对应的LUT曲线是不一样的，需要设置之后按照线性关系将相位图进行等效。这一步可以在MATLAB或SLMcontrol3.0软件中进行。 在SLMcontrol3.0软中，设置好波长后，在CGH菜单下选择Displayed image save，保存调节过LUT后的相位图。

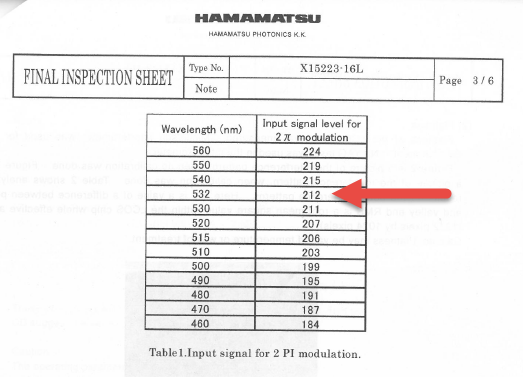

在MATLAB或其他第三方软件中，将相位图灰度值 0到255 按照线性关系等效为 0到value for 2pi. 需要到inspection sheet（小信封中纸质文件）相应的位置查询value for 2pi. （例如下图某台X15223-16L在532nm波长下的value for 2pi是212. 将原相位图中255灰度值变为212, 254灰度值变为254 x 212/255=211, 253灰度值变为253x212/255=210, 等等，0灰度值变为0.）
·打开软件"LCOS-SLM_USB_Control_software"-"USB_SLMControl.exe"
如果打开软件后，弹出下面的对话框，则表示USB没有正确连接，请检查USB连接。另外X13139/X11840/X13268系列不支持该软件，也会弹出此对话框。

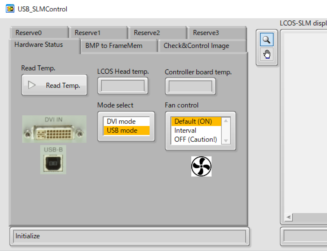

·hardware status 检查和控制硬件状态功能
首先将位置4改为USB mode，软件会自动对SLM进行重启，请等待倒计时结束，此时不要进行任何操作！
这时拔掉/不连接DVI线的情况下，X15223的LED16（显示DVI连接错误）会停止闪烁。
（位置1）Read temp. 按钮可以读出LCOS head和控制器的温度，显示在2号和3号位置。5号位置仅对X15213系列有效，X15223系列没有风扇，工业客户可以自行在热沉处添加。
·软件的详细操作说明请参考光盘内的英文说明书或以下中文网站说明：X15223系列如何通过USB直接控制SLM
·软件的关闭
如果之后需要使用DVI模式，或之后将归还样机，在退出软件前请将Hardware Status下的模式Mode改为DVI模式，否则无法通过DVI连接SLM使用。DVI/USB模式切换仅可以在USB连接方式时操作。
改变模式时，软件会自动重启SLM，请耐心等待倒计时完成。模式变为DVI后，LED16会闪烁。
·完成上述软硬件安装后，双击打开软件，将 correction和LUT关闭（此时观察效果最明显），如下图：
·加载LG Beam任意参数，例如下图：
·转动SLM到一个合适的观察角度，可以观察到液晶的排列显示出图片中的图案，证明仪器正常工作。
·按上图所示搭建简单光路，注意光强阈值，完成软硬件安装，关闭Correction（CGH应用中关闭波前矫正光斑更清晰），打开LUT，设置LUT波长。确认Additional phase中所有选项关闭。
·点击Target image address for CGH右侧的按钮，在弹出的窗口中找到软件安装包文件夹中"LCOS-SLM_Control_software_xxxx（SN号）"的子文件夹"Image sample", 选中第一张图片"HPK"，点击确定。
·设置Repetition数值（Repetition是指IFTA迭代次数，数值越大计算时间越长，对计算机内存要求越高。），点击Calculate CGH，等待进度条走完。
·点击Fresnel Lens. 设置Fresnel Focus/mm为+500. （聚焦为正值，发散为负值）将Fresnel Lens OFF/ON开关打开。
·此时在距离SLM大概500mm的位置，就可以看到清晰的HPK图像了。这步证明SLM工作没有问题，就可以完成验收了。如果光斑HPK字样不清晰，请参考文末"常见故障排除"最后一条关于LUT的调节。
入射SLM的光为平行光，入射角小于10°。入射光强禁止超过SLM的阈值。
建议准直后入射SLM，同时使光斑扩束，尽量充满SLM窗口。使光斑充满SLM窗口的目的是充分利用更多的液晶单元，提高分辨率，但如果应用需要，在不超过光强阈值的情况下也可不充满SLM窗口，例如光斑直径φ2mm；或者超出SLM窗口在SLM前用光阑过滤，若不使用光阑，被SLM窗口外的机械部分反射的光可能会造成杂散光干扰。
沿法线方向入射是可以通过光路实现的，但是需要使用分光器件（Beamsplitter）和偏振器件，而这些器件的加入会导致光路更复杂，同时造成大量的光能损失。
SLM为反射式，这样我们在设计光路的时候，通常使入射光和反射光（调制后的光）接近，但是稍微偏离法线（角度建议小于10°） 。
在设计加工光路时，需要将SLM成像到光学系统的加工平面上，通常是成像到聚焦物镜的瞳面上。由于SLM加载到加工光束上的相位/振幅分布会产生衍射，光束轮廓（作为传播距离的函数）就会产生畸变。因此需要使用4f系统在瞳面处真实重现SLM调制的相位和振幅。
LCOS头上显示（调制）的相位图信息，预先储存在控制电路板中的帧内存中。
在DVI模式下，图像数据以60Hz的速度通过DVI写入帧内存，且通过DVI信号来控制图像的切换，所以需要一直连接PC来发出指令，且每帧调制的速度为DVI信号的传输速度（1/60Hz=16.7ms)加上液晶偏转的速度。
在USB模式下，图像数据可以通过USB提前存入控制电路板的帧内存中。之后发送帧地址来将帧内存中相应的相位图加载到液晶上。帧地址的发送可以通过USB信号，也可以通过IO Pin（引脚Pin header），即外触发的方式。使用外触发的方式时可以先使用USB将相位图存入帧内存，之后断开USB和PC的连接，直接通过外触发信号控制LCOS的调制。此时每帧的调制时间，在收到一个外触发信号后，即仅为液晶的偏转速度。
USB线和DVI线可以热插拔（上电插拔）。断电后，帧内存会重置，之前储存的相位图会丢失！
帧内存可以在slot 0到slot 818中加载总共819张相位图（SXGA 大小的 BMP 数据，即1280x1024分辨率的灰阶8bit .bmp图像）。可以通过指定要在LCOS头上显示的相位图编号（slot No. ）来切换显示。
图像数据是通过USB存入帧内存中的。发送帧地址（即相位图编号Slot No. ）可以通过USB信号；也可以通过IO Pin（引脚Pin header），即外触发的方式。
外触发启用模式：USB模式
外触发信号电压：1.5V LVCMOS （建议电压为1.5V ±0.1V）
触发信号最小低电平间隔：157ns
Setup time： 大于10μs
VLMin:-0.5V, VLMax: 0.38V
VHMin:0.8V, VHMax:4.1V
首先要通过光盘里的软件"USB_SLMControl.exe"将模式调为USB模式（需等待重启完成，重启读秒时请不要进行任何操作）。 *USB模式的切换和使用方法请见 http://share.hamamatsu.com.cn/specialDetail/1845.html
通过USB将相位图存入帧内存的响应位置(Slot No. )里，将外触发信号（用户自己设计）接入外触发引脚IO Pin（引脚Pin header）。

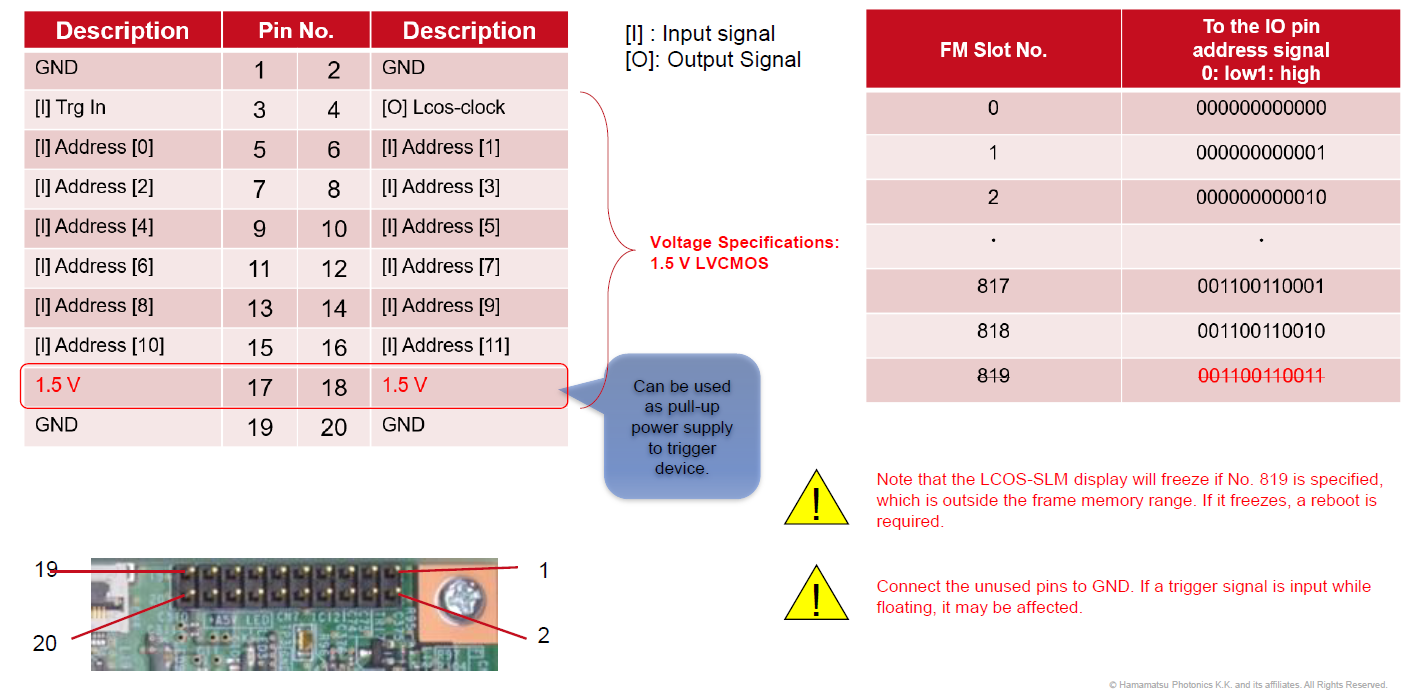

5到16引脚（Pin No. ）组成一个地址序列，下图右每个地址对应一个帧内存(FM)中的位置（Slot No. ）。给出一个地址信号的同时，在3号引脚(Trg In)给出一个触发信号，1, 2, 19, 20为接地，X15223在接收到信号后将相应slot的相位图加载到LCOS head上。其他引脚的描述请见下图左。
注意：请不要输入819号地址对应的信号001100110011，该信号会导致显示冻结，需要重启才能正常使用。
注意：将未使用的引脚接地。如果在未连接状态下输入触发信号，可能会受到影响。
该现象说明仪器处于DVI模式且没有DVI信号输入，请检查以下几项：
a. 确认DVI线（DVI-DVI, DVI-HDMI, 或DVI-USB）正确连接，并重新插拔DVI线。
b. 确认第二显示器设置正确，计算机处于投影仪扩展模式，计算机未待机。
c. 某些计算机型号或显卡型号可能不支持，可以更换DVI-USB外接显卡尝试（某些品牌外接显卡需要安装驱动，详询USB显卡商家）。
d. 由于某些Windows系统的显示设置，导致无法正确发送DVI信号给SLM，设置显卡选项为"保持缩放比"，如下图：
a. 检查光路是否符合安装说明中的要求，偏振方向是否和液晶同向（一般为水平方向）。
b. 检查软件是否安装了仪器包装内光盘里的软件版本，如果是其他地方获取的软件，将导致调制不准确，需要校准，详情咨询滨松技术人员。
c. 检查波长设置是否正确。
d. 检查相位图是否进行波长相关的校准，包括仪器波前矫正及LUT矫正，如果使用光盘中的软件，按照软件使用说明操作即可，如果使用其他软件，请咨询滨松技术人员。
a. 如果是台式机，检查是否将仪器接在了正常工作的DVI接口上，如果是将其他接口（如VGA，HDMI）转换成DVI接口的，因适配性的原因有可能不可用，建议更换有DVI接口的主机；如果是笔记本，检查DVI-USB转换器是否损坏，检查转换器的驱动是否正常安装，如果不行，更换有DVI接口的台式机。
b. 检查仪器是否开机，是否连接正确。
c. 检查是否连接过USB且目前状态为USB模式。
FPC线没有插紧，请断电后重新连接FPC线，确保接头正确连接。
在DVI连接情况下，可能会由于计算机的护眼模式对视频信号的调整，导致LUT值不准确。记下现在的LUT值。
此时可以通过LG beam功能来判断LUT值是否正确，调节软件为手动模式。
关闭其它选项后，在LG beam下，设置p（拓扑荷值）为4（示例为4，也可设置为其他值），然后打开LG Beam开关。
在Home界面下，在"2pi Signal Level (0-255)"处尝试不同的LUT值，同时观察光斑形状，直到找到最优值，看是否和刚才记下的值一样。
关闭其它选项后，在LG beam下，设置p（拓扑荷值）为4（示例为4，也可设置为其他值），然后打开LG Beam开关。
例如使用一张白纸来观察调制后的532nm光斑，p=4时下图左为LUT值最优，图右为LUT值偏差较大。
如果偏差值较大，请关闭电脑管家类软件的护眼模式，并校准显示器颜色（例如下图一直点下一步）。
关闭"在所有显示器上显示任务栏"，如下图：
检查SD卡正确推入没有弹出（不小先按到SD卡，可能会导致卡弹出，再按一下可以推入。）
可以单独购买FPC延长线及转接板。将仪器原有FPC线通过转接板（relay board）加上一根延长线，可实现FPC线的延长。
仪器自带的FPC线为450mm，是反向型（Cross Type），即接头的两端上下方向相反。
可以另购延长线，即同向型FPC线（Straight Type），接头的两端上下同向。通过转接板相连。
不接延长线时，请使用原有反向型（Cross Type）FPC线。接错可导致损坏，不在保修范围内。请勿使用其他型号的FPC线私自混接。
加两根及以上延长线可能会出现ghost image，对于某些应用可能不会影响使用效果，但是我们不推荐这样使用。
•使用本手册中描述的产品时，请遵守最大额定值和注意事项。 我们公司竭尽全力改善此产品的质量和可靠性，但不保证此产品的完整性。 特别是在将本产品用于可能危害人类生命，身体或财产的设备时，除非采取适当的安全措施以考虑可能存在的缺陷，否则存在危险。 除非获得本公司的事先书面同意（例如参数），否则本公司对此类使用不承担任何责任。
•当向最终用户提供有关产品操作的指南时，要求读者仔细解释产品和使用该产品的设备的功能，性能和处理，并给出适当的警告和指示。
•当向最终用户提供有关产品操作的指南时，要求读者仔细解释产品和使用该产品的设备的功能，性能和处理，并给出适当的警告和指示。
•如果在交付后1年内发现缺陷并通知我们公司，则本文档中产品的保修仅限于设备维修或替代产品的交付。 即使在保修期内，对自然灾害或使用存放不当（本文件所述的有关环境，应用领域，使用，存放，处置等的各种条件的修改和违反）造成的损失，本公司不承担任何责任。
•该材料的应用意在说明产品的典型用途，并不提供任何补偿，包括对特定用途的适用性或商业用途的成败。 它也不保证或授予任何许可以实施任何知识产权。 对于因使用本设备而引起的与第三方或知识产权有关的任何问题，本公司概不负责。
•本文档中所述产品的出口必须获得日本政府基于《外汇和对外贸易法》的出口许可。
•未经本公司许可，请勿更改本文档的内容。
如发现异常，请将型号和SN号（LCOS head 包装上和控制箱机身上可以找到，或在信封里的inspection sheet中可以找到）告知我们，我们会尽力尽快为您维修；但某些特殊情况下可能会收取维修费或拒绝维修，例如以下情况。
1. 超过保修期，可以维修的情况下，我们会收取维修费（其中包含运费关税等）。
2. 如果维修所需部件停产，则无法维修。
3. 客户自行拆卸禁止拆卸的部分，或私自改造设备，我们会拒绝维修。
4. 外壳发现明显损伤时，不在保修范围内，我们会收取维修费（其中包含运费关税等）。
